AHS TSD Serisi kanal tip aksiyel fanlar

Ürünler arrow_forward_ios Havalandırma ve iklimlendirme arrow_forward_ios Kanal tip fanlar arrow_forward_ios AHS TSD Serisi
descriptionGenel bakış
AHS TSD serisi, basınçlandırma ve kütlesel egzoz amacı ile yaygın olarak kullanır. Geniş çap ve kapasite aralığı ile her boyuttaki havalandırma ihtiyaçlarına cevap verir. Düşük statik basınca karşı yüksek miktarda debi üretebilme yeteneğine sahiptir.
signal_cellular_4_bar Teknik özellikler
Kapasite aralığı: 3500 m3/h - 50000 m3/h
Hücre malzemesi: Elektrostatik boyalı ST37 çelik
Fan malzemesi: Alüminyum
Kanat yapısı: Çok bıçaklı aksiyel
Motor tipi: İçten rotorlu harici motor
Tahrik tipi: Direk akuple
Çalışma gerilimi: 400VAC
playlist_add_check_circle Kullanım alanları
Küçük, orta ve büyük hacimli alanların havalandırması için kullanılabilir. Yağ ve korozif maddeler içermeyen ve sıcaklığı 50C'den yüksek olmayan havanın taşınması için uygundur. Aspiratör veya vantilatör olarak kullanılabilir. Basınçlandırma sistemleri ve hızlı tahliye sistemleri gibi kütlesel hava transferi ihtiyacı olan sistemler için uygundur.
toys_and_games Malzeme Bileşimi
Gövde malzemesi: Elektrostatik boyalı ST37 çelik
Montaj ayakları: Elektrostatik boyalı ST37 çelik
Fan malzemesi: Alüminyum
table Özellik tablosu
Ürün / Model Gerilim
(V)		 Akım
(A)		 Güç
(W)		 Devir
(RPM)		 Max Debi
(m3/h)		 Ses Seviyesi
(db(A))
TSD 400-037 380 1.15 370 1400 3000 65
TSD 450-055 380 1.50 550 1400 4400 67
TSD 500-055 380 1.50 550 1400 6000 70
TSD 560-075 380 2.00 750 1400 8500 73
TSD 630-110 380 2.60 1100 1400 14000 78
TSD 710-150 380 3.50 1500 1400 20000 80
TSD 800-220 380 5.10 2200 1400 25800 81
TSD 800-300 380 6.45 3000 1400 31850 85
TSD 900-400 380 8.20 4000 1400 39800 89
TSD 900-550 380 11.30 5500 1400 47750 90
TSD 1000-750 380 15.30 7500 1400 56100 92

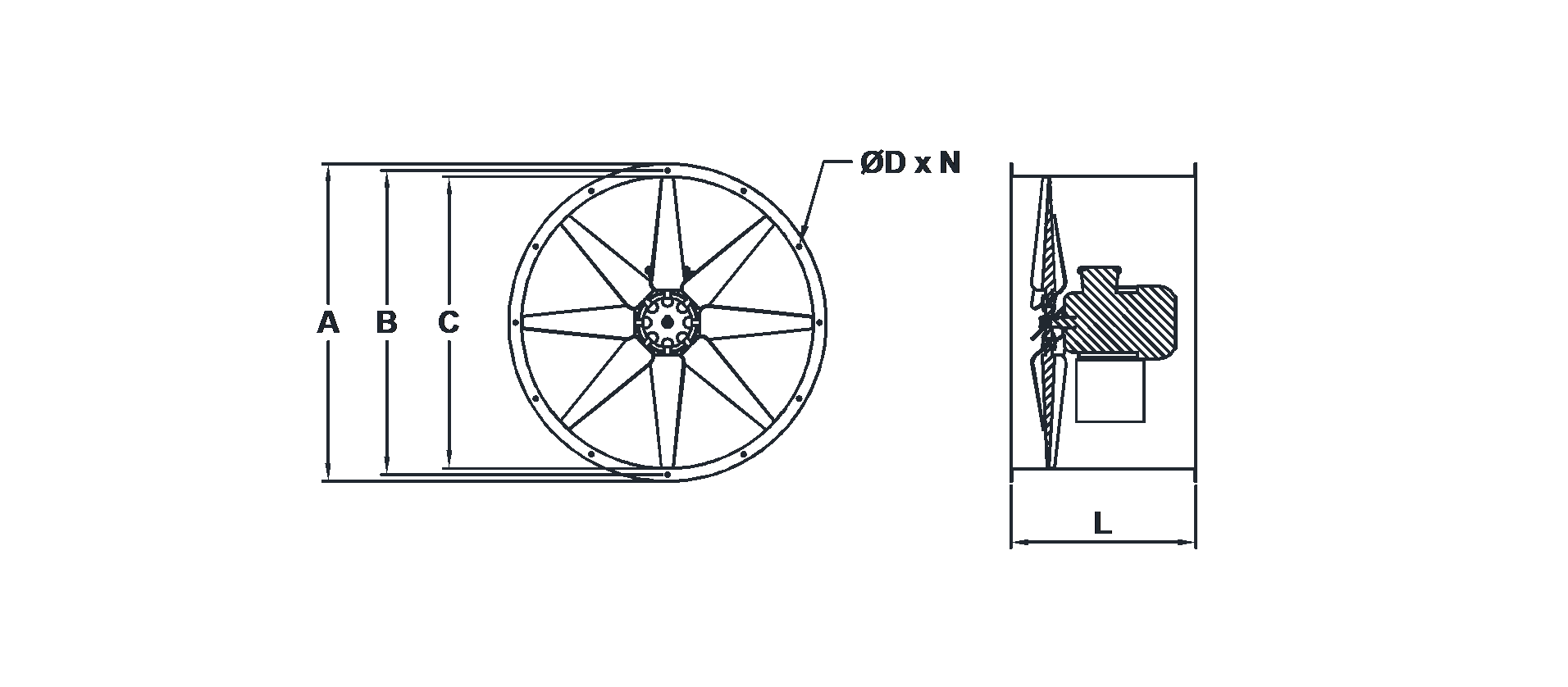

square_foot Ölçülendirme tablosu
Ürün / Model A
(mm)		 B
(mm)		 C
(mm)		 L
(mm)		 N x ØD
(Adet x mm)
TSD 400-037 480 450 400 350 8x12
TSD 450-055 530 500 450 350 8x12
TSD 500-055 590 560 500 400 12x12
TSD 560-075 650 620 560 400 12x12
TSD 630-110 720 690 630 400 12x12
TSD 710-150 800 770 710 450 16x12
TSD 800-220 890 860 800 500 16x12
TSD 800-300 890 860 800 500 16x12
TSD 900-400 1005 970 900 550 16x12
TSD 900-550 1005 970 900 550 16x12
TSD 1000-750 1105 1070 1000 700 16x12
AHS Endüstri, paylaşılan tüm ölçü ve özelliklerde ihbar edilmeksizin değişiklik yapma hakkını saklı tutar.
