AHS DRS Serisi hücreli davlumbaz fanları

Ürünler arrow_forward_ios Havalandırma ve iklimlendirme arrow_forward_ios Hücreli fanlar arrow_forward_ios AHS DRS Serisi
descriptionGenel bakış
AHS DRS serisi, geriye eğimli seyrek kanatlı fan yapısı ve direk akuple harici motoru ile yüksek emiş performansı sunar. Mutfak davlumbaz emiş hatları gibi zorlu egzoz sistemlerinde oldukça başarılıdır. Yüksek sıcaklığa dayanımlıdır.
signal_cellular_4_bar Teknik özellikler
Kapasite aralığı: 3670 m3/h - 12300 m3/h
Hücre malzemesi: Alüminyum iskelet üzeri elektrostatik boyalı galvanize çelik paneller
Fan malzemesi: ST37 çelik
Kanat yapısı: Geriye eğimli, seyrek kanatlı
Motor tipi: İçten rotorlu harici motor
Tahrik tipi: Direk akuple
Çalışma gerilimi: 400VAC
Hücre yapısı: Taşyünü dolgulu çift cidarlı panel
playlist_add_check_circle Kullanım alanları
Özel olarak davlumbaz uygulamaları gibi yüksek basınç gerektiren uygulamar için kullanıabilir. Yağlı havanın taşınması için uygun bir seçimdir. Taşınacak hava sıcaklığının 120C'yi aşmıyor olmasına dikkat edilmelidir.
toys_and_games Malzeme Bileşimi
Hücre malzemesi: Alüminyum iskelet üzeri elektrostatik boyalı galvanize çelik paneller
Fan malzemesi: Elektrostatik boyalı ST37 çelik
İzolasyon malzemesi Panel arası taşyünü levha
table Özellik tablosu
Ürün / Model Gerilim
(V)		 Akım
(A)		 Güç
(W)		 Devir
(RPM)		 Max Debi
(m3/h)		 Ses Seviyesi
(db(A))
DRS315 380 2.30 1100 2840 3670 68
DRS355 380 4.48 2200 2840 5900 71
DRS400 380 5.80 3000 2860 8500 75
DRS450 380 10.30 5500 2900 12300 85

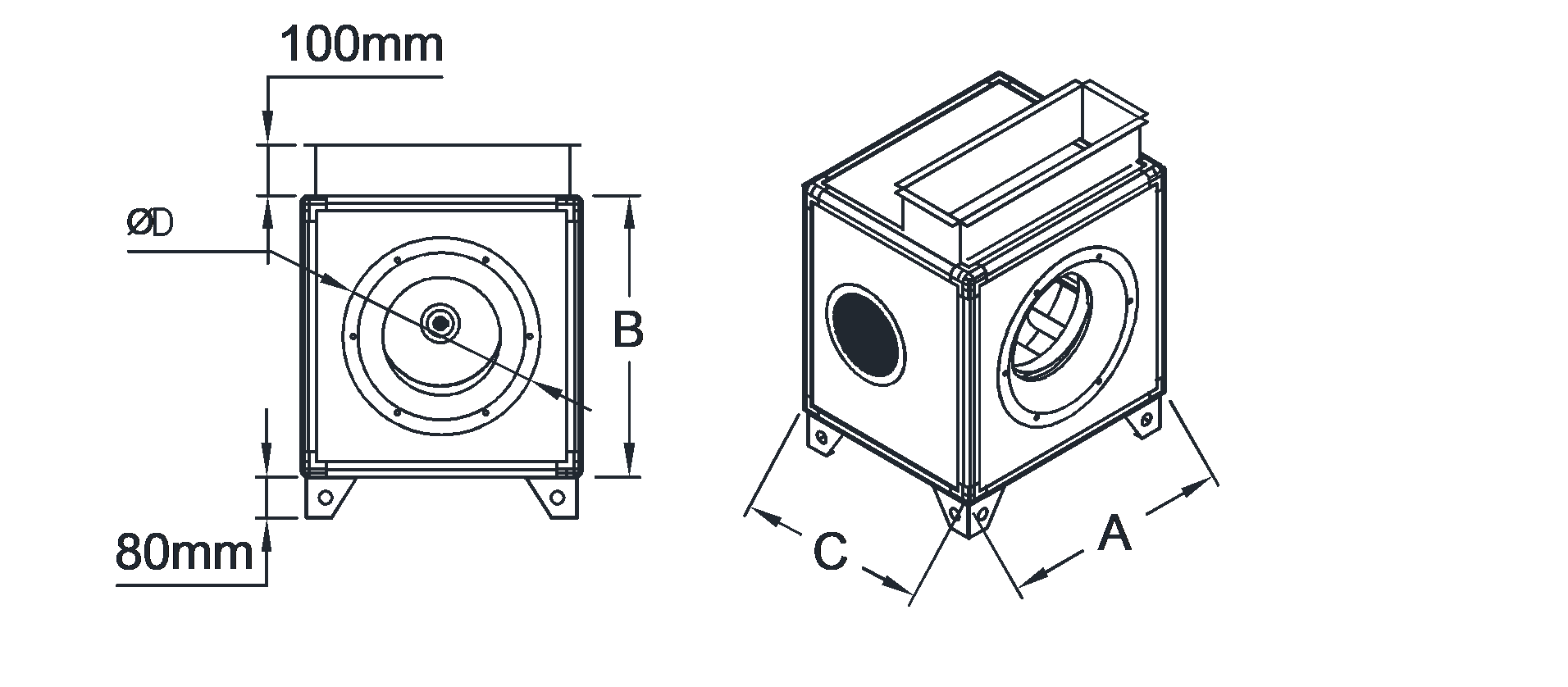

square_foot Ölçülendirme tablosu
Ürün / Model A
(mm)		 B
(mm)		 C
(mm)		 ØD
(mm)		 Uyumlu kanal ölçüsü
(mm x mm)		 Uyumlu flanş ölçüsü
(mm)
DRS315 557 557 467 355 450x150 20
DRS355 607 607 582 385 500x200 20
DRS400 657 657 607 425 550x200 20
DRS450 707 707 707 467 600x200 20
AHS Endüstri, paylaşılan tüm ölçü ve özelliklerde ihbar edilmeksizin değişiklik yapma hakkını saklı tutar.
