AHS CTK Serisi yatay atışlı çatı tip fanlar

Ürünler arrow_forward_ios Havalandırma ve iklimlendirme arrow_forward_ios Çatı tip fanlar arrow_forward_ios AHS CTK Serisi
descriptionGenel bakış
AHS CTK serisi, bacaya veya kanala doğrudan monte edilebilir yapısı sayesinde montajı oldukça kolaydır. Tasarımı ve montaj şekli nedeni ile yalnızca egzoz fanı olarak kullanımı mümkündür.
signal_cellular_4_bar Teknik özellikler
Kapasite aralığı: 430 m3/h - 9200 m3/h
Hücre malzemesi: Elektrostatik boyalı galvanize çelik
Fan malzemesi: Plastik / Alüminyum
Kanat yapısı: Geriye eğimli, seyrek kanatlı
Motor tipi: Dıştan rotorlu dahili motor
Tahrik tipi: Direk akuple
Çalışma gerilimi: 230VAC / 400VAC
playlist_add_check_circle Kullanım alanları
Küçük ve orta hacimli alanların havalandırması için kullanılabilir. Yağ ve korozif maddeler içermeyen ve sıcaklığı 50C'den yüksek olmayan havanın taşınması için uygundur. Ürün yapısı ve montaj şekli nedeni ile yalnıza aspiratör olarak kullanımı mümkündür.
toys_and_games Malzeme Bileşimi
Gövde malzemesi: Elektrostatik boyalı galvanize çelik
Fan malzemesi: Plastik / Alüminyum
Şapka malzemesi: Elektrostatik toz boyalı galvanize çelik
table Özellik tablosu
Ürün / Model Gerilim
(V)		 Akım
(A)		 Güç
(W)		 Devir
(RPM)		 Max Debi
(m3/h)		 Ses Seviyesi
(db(A))
CTK300 220 0.27 60 2500 485 65
CTK350 220 0.60 135 2600 1030 70
CTK370 220 1.05 230 2700 1460 72
CTK400 220 1.10 230 2450 1700 79
CTK480 220 1.00 210 1400 2285 63
CTK520 220 1.50 430 1380 3800 66
CTK530 220 1.50 510 1380 4960 69
CTK570 220 3.50 800 1350 5600 79
CTK580 380 2.50 1100 1400 6700 82
CTK650 380 2.60 1500 1400 9250 80

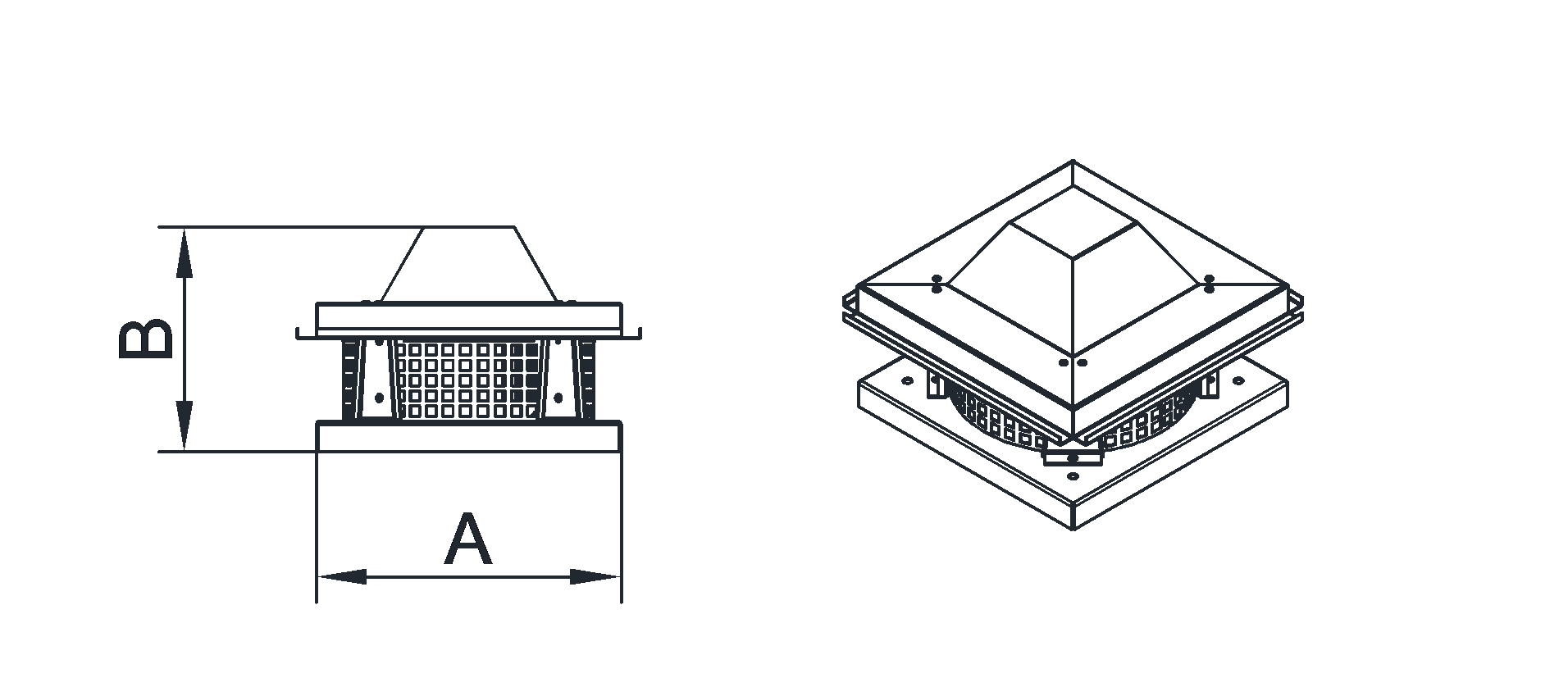

square_foot Ölçülendirme tablosu
Ürün / Model A
(mm)		 B
(mm)		 Uyumlu kanal ölçüsü
(mm x mm)		 Uyumlu flanş ölçüsü
(mm)
CTK300 300 221 210x210 20
CTK350 350 256 265x265 20
CTK370 370 271 290x290 20
CTK400 400 286 320x320 20
CTK480 480 351 400x400 20
CTK520 520 421 400x400 20
CTK530 530 421 400x400 30
CTK570 570 451 480x480 30
CTK580 580 464 490x490 30
CTK650 650 483 550x550 30
AHS Endüstri, paylaşılan tüm ölçü ve özelliklerde ihbar edilmeksizin değişiklik yapma hakkını saklı tutar.
