AHS CDK Serisi dikey atışlı çatı tip fanlar

Ürünler arrow_forward_ios Havalandırma ve iklimlendirme arrow_forward_ios Çatı tip fanlar arrow_forward_ios AHS CDK Serisi
descriptionGenel bakış
AHS CTK serisi, bacaya veya kanala doğrudan monte edilebilir yapısı sayesinde montajı oldukça kolaydır. Egzoz havası atmosfere dikey yukarı olarak bırakılır. Tasarımı ve montaj şekli nedeni ile yalnızca egzoz fanı olarak kullanımı mümkündür.
signal_cellular_4_bar Teknik özellikler
Kapasite aralığı: 430 m3/h - 9200 m3/h
Hücre malzemesi: Elektrostatik boyalı galvanize çelik
Fan malzemesi: Plastik / Alüminyum
Kanat yapısı: Geriye eğimli, seyrek kanatlı
Motor tipi: Dıştan rotorlu dahili motor
Tahrik tipi: Direk akuple
Çalışma gerilimi: 230VAC / 400VAC
playlist_add_check_circle Kullanım alanları
Küçük ve orta hacimli alanların havalandırması için kullanılabilir. Yağ ve korozif maddeler içermeyen ve sıcaklığı 50C'den yüksek olmayan havanın taşınması için uygundur. Ürün yapısı ve montaj şekli nedeni ile yalnıza aspiratör olarak kullanımı mümkündür. Egzoz havasının atmosfere yatay olarak bırakılmasının mümkün olmadığı uygulamalarda tercih edilebilir.
toys_and_games Malzeme Bileşimi
Gövde malzemesi: Galvanize çelik
Hücre malzemesi: Elektrostatik toz boyalı galvanize çelik
Drenaj sistemi: Galvanize çelik
Fan malzemesi: Plastik / Alüminyum
table Özellik tablosu
Ürün / Model Gerilim
(V)		 Akım
(A)		 Güç
(W)		 Devir
(RPM)		 Max Debi
(m3/h)		 Ses Seviyesi
(db(A))
CDK360 220 0.27 60 2500 430 65
CDK390 220 0.60 135 2600 970 70
CDK420 220 1.05 230 2700 1400 72
CDK450 220 1.10 230 2450 1630 79
CDK525 220 1.00 210 1400 2050 63
CDK570 220 1.50 430 1380 3700 66
CDK580 220 1.50 510 1380 4000 66
CDK620 220 3.5 800 1350 5250 79
CDK630 380 2.5 1100 1400 6430 79
CDK670 380 2.6 1500 1400 9000 80

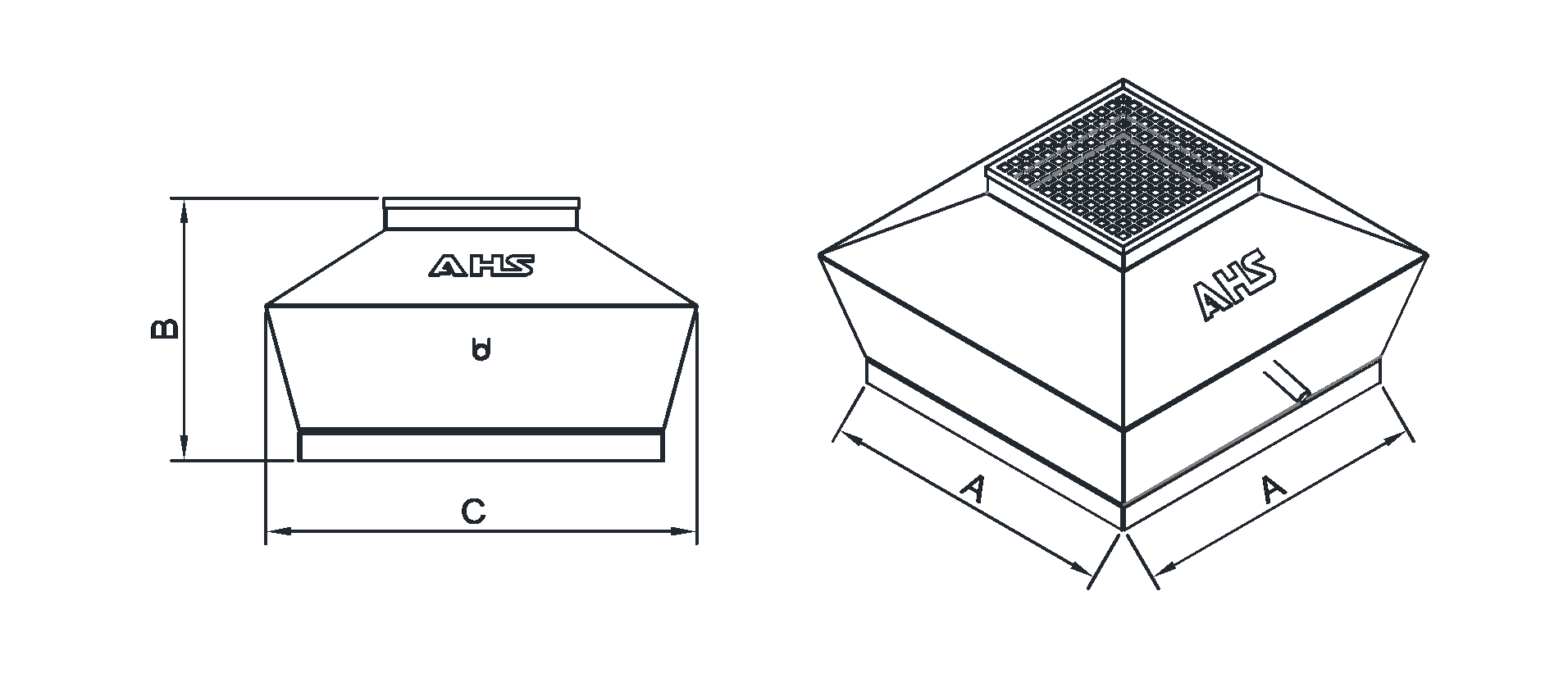

square_foot Ölçülendirme tablosu
Ürün / Model A
(mm)		 B
(mm)		 C
(mm)		 Uyumlu kanal
(mm x mm)		 Uyumlu flanş
(mm)
CDK360 360 259 424 270x270 20
CDK390 390 296 473 300x300 20
CDK420 420 303 507 330x330 20
CDK450 450 337 543 360x360 20
CDK525 525 423 648 435x435 20
CDK570 570 513 730 480x480 20
CDK580 580 513 740 490x490 20
CDK620 620 562 796 530x530 20
CDK630 630 597 820 540x540 20
CDK670 670 605 859 580x580 20
AHS Endüstri, paylaşılan tüm ölçü ve özelliklerde ihbar edilmeksizin değişiklik yapma hakkını saklı tutar.
