AHS CAV Serisi dikey atışlı çatı tip aksiyel fanlar

Ürünler arrow_forward_ios Havalandırma ve iklimlendirme arrow_forward_ios Çatı tip fanlar arrow_forward_ios AHS CAV Serisi
descriptionGenel bakış
AHS CAV serisi, basınçlandırma ve kütlesel egzoz amacı ile yaygın olarak kullanır. Geniş çap ve kapasite aralığı ile her boyuttaki havalandırma ihtiyaçlarına cevap verir. Düşük statik basınca karşı yüksek miktarda debi üretebilme yeteneğine sahiptir.
signal_cellular_4_bar Teknik özellikler
Kapasite aralığı: 11850 m3/h - 52000 m3/h
Hücre malzemesi: Elektrostatik boyalı ST37 çelik
Fan malzemesi: Alüminyum
Kanat yapısı: Çok bıçaklı aksiyel
Motor tipi: İçten rotorlu harici motor
Tahrik tipi: Direk akuple
Çalışma gerilimi: 400VAC
playlist_add_check_circle Kullanım alanları
Küçük, orta ve büyük hacimli alanların havalandırması için kullanılabilir. Yağ ve korozif maddeler içermeyen ve sıcaklığı 50C'den yüksek olmayan havanın taşınması için uygundur. Basınçlandırma sistemleri ve hızlı tahliye sistemleri gibi kütlesel hava transferi ihtiyacı olan sistemler için uygundur. Ürün yapısı ve montaj şekli nedeni ile yalnıza aspiratör olarak kullanımı mümkündür.
toys_and_games Malzeme Bileşimi
Hücre malzemesi: Elektrostatik boyalı ST37 çelik
Drenaj sistemi: Galvanize çelik
Fan malzemesi: Alüminyum
table Özellik tablosu
Ürün / Model Gerilim
(V)		 Akım
(A)		 Güç
(W)		 Devir
(RPM)		 Max Debi
(m3/h)		 Ses Seviyesi
(db(A))
CAV630-110 380 2.60 1100 1400 14000 78
CAV710-150 380 3.50 1500 1400 17500 80
CAV800-220 380 5.10 2200 1400 23000 81
CAV800-300 380 6.45 3000 1400 25000 85
CAV900-400 380 8.20 4000 1400 35000 89
CAV900-550 380 11.30 5500 1400 40000 90
CAV1000-750 380 15.30 7500 1400 50000 92

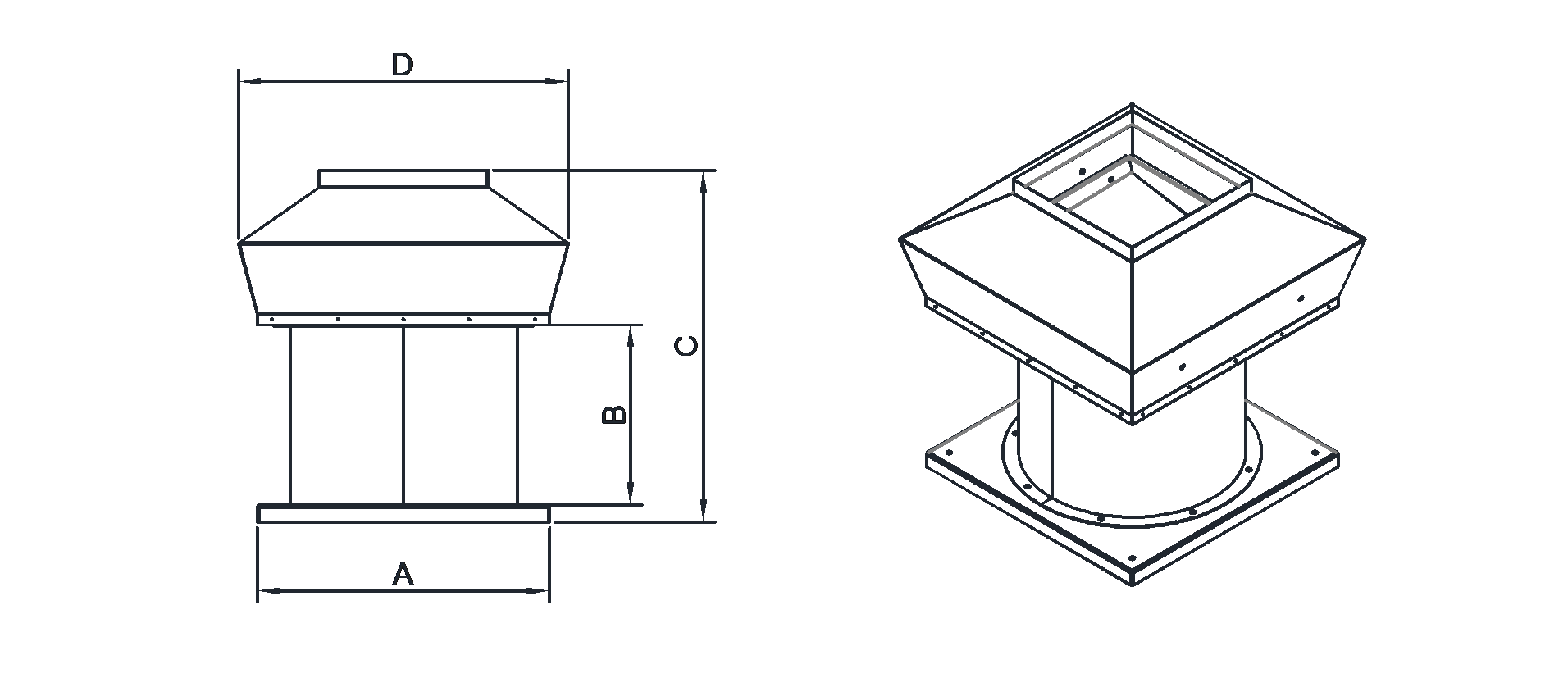

square_foot Ölçülendirme tablosu
Ürün / Model A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 Uyumlu Kanal Ölçüsü
(mm x mm)		 Uyumlu Flanş Ölçüsü
(mm)
CAV630-110 750 341 714 920 670x670 20
CAV710-150 830 341 847 1053 750x750 20
CAV800-220 920 391 910 1155 840x840 20
CAV800-300 920 391 910 1155 840x840 20
CAV900-400 1020 441 1045 1305 940x940 20
CAV900-550 1020 491 1100 1305 940x940 20
CAV1000-750 1120 541 1165 1410 1040x1040 20
AHS Endüstri, paylaşılan tüm ölçü ve özelliklerde ihbar edilmeksizin değişiklik yapma hakkını saklı tutar.
