AHS ATF Serisi tüm bileşenlerini, otomasyon sistemini ve yazılımını bünyesinde barındıran bir jet pulse filtreli duman emme makinasıdır.

AHS ATF Serisi mobil duman emiş üniteleri

descriptionGenel bakış

ATF serisi, endüstriyel tesislerde, toz toplama ve duman filtrasyonu amacı ile kullanıma uygundur. Taşlama, kumlama, kaynak vb. tezgahların egzozlarının filtre edilmesi için ideal bir çözümdür. Üzerinde standart olarak iki adet ayarlanabilir emiş kolu mevcuttur. Ayarlanabilir emiş kolları egzoz kaynağına oldukça yakın konumlandırılır ve yüksek basınçlı fanı sayesinde egzoz havasını efektif olarak çeker. Yüksek hassasiyetli filtreleri ile etkin bir emisyon performansı sunar.

Taşınabilir yapısı ile operasyon noktasına kolaylıkla taşınır ve atık toz çekmecesi kolayca çıkarılarak filtre edilen atıklar kolayca tesisten uzaklaştırılır. Temizlenebilir filtreleri ile uzun süreli kullanım imkanı sağlar. Ünite üzerinde filtre kirlilik seviyesini ölçen bir sensör mevcuttur.

Dahili kontrol ünitesi ile tüm çalışma senaryosunu bünyesinde barındırır. Ürünün kullanımına başlamak için enerji vermek yeterlidir.

signal_cellular_4_bar Teknik özellikler
Kapasite aralığı: 1100-2200 m3/h
Kanat yapısı: Geriye eğimli seyrek kanatlı plug fan
Motor tipi: İçten rotorlu harici motor
Tahrik tipi: Direk akuple
Filtrasyon sınıfı : F9 - opsiyonel olarak H13
Filtre temizlik sistemi: Manuel
Çalışma gerilimi: 400VAC
playlist_add_check_circle Kullanım alanları
Operasyon noktasının değişken olduğu lazer, oxy kesim, taşlama, kumlama, kaynak vb. tezgahların egzozlarının filtre edilmesi için tercih edilebilir.
toys_and_games Malzeme Bileşimi
Gövde : Elektrostatik toz boyalı ST37 çelik
Filtreler : Yanmaz nanoblend pliseli filtre
Fan malzemesi : Elektrostatik toz boyalı ST37 çelik
Emiş kolu : Elektrostatik toz boyalı ST37 çelik
Esnek hava kanalı : Takviyeli PVC flex
table Özellik tablosu
Model Toplam Hava Debisi
(m3/h)
Emiş kolu sayısı
(Adet)
Toplam filtrasyon alanı
(m2)
Fan Basıncı
(Pa)
Motor gücü
(kW)
ATF.1M 1100 1 12.50 1100 1.10
ATF.2M 2200 2 25.00 1150 1.50


Ürün konfigürasyonları

Kol yapısı Kol uzunluğu
(m)
Mafsal yapısı
(-)
2IS 2 İçten mafsallı
2ES 2 Dıştan mafsallı
3IS 3 İçten mafsallı
3ES 3 Dıştan mafsallı

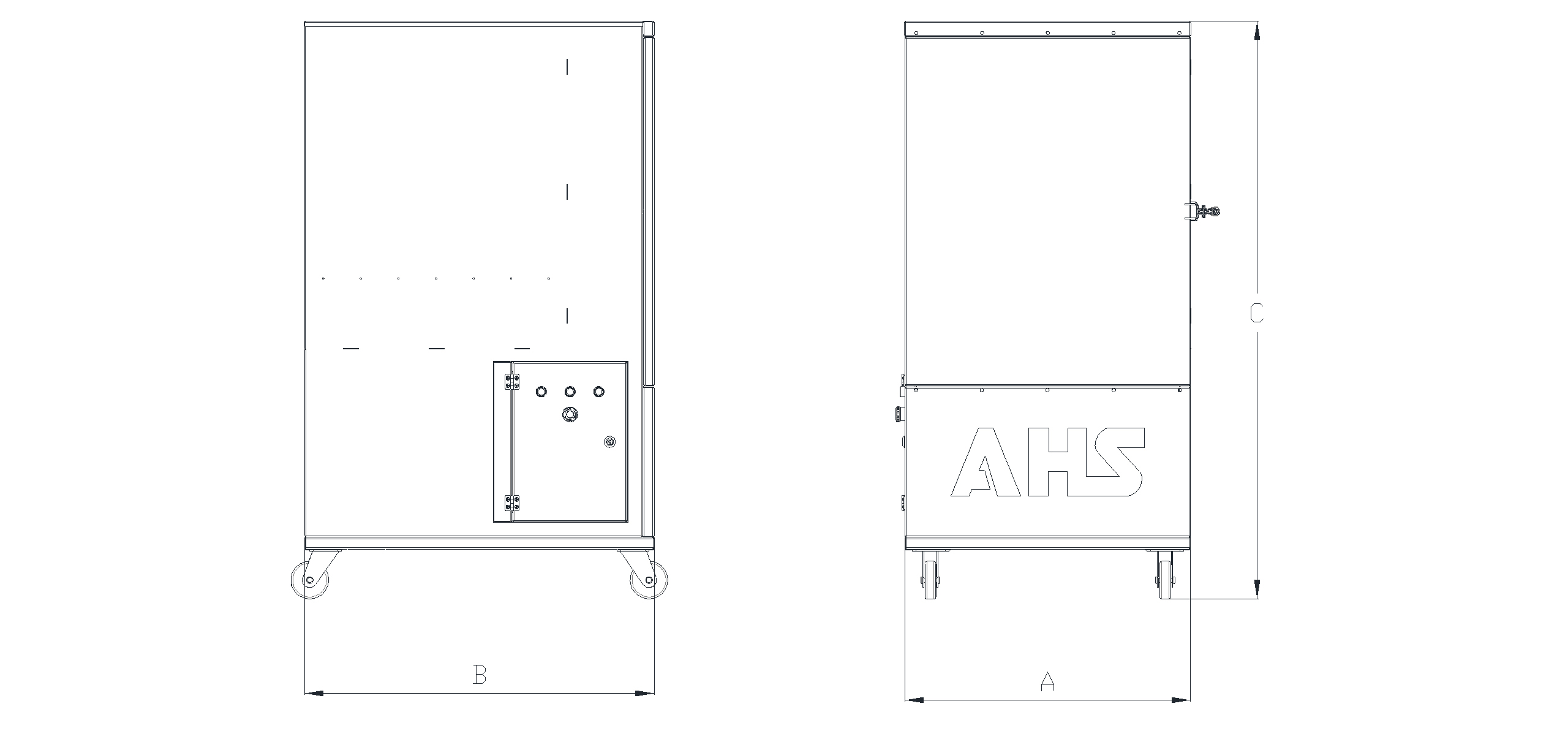

square_foot Ölçülendirme tablosu


Model Genişlik
A
(mm)
Derinlik
B
(mm)
Yükseklik
C
(mm)
Maks. Genişlik
D
(mm)
ATF.1M 760 880 1250 1180
ATF.2M 760 880 1535 1180
AHS Endüstri, paylaşılan tüm ölçü ve özelliklerde ihbar edilmeksizin değişiklik yapma hakkını saklı tutar.
