AHS ASF Serisi merkezi jet pulse filtreli toz tutma üniteleri

descriptionGenel bakış
ASF serisi, endüstriyel tesislerde, toz toplama, talaş toplama ve duman filtrasyonu amacı ile kullanıma uygundur. Plazma, lazer, oxy kesim, taşlama, kumlama, kaynak vb. tezgahların egzozlarının filtre edilmesi için ideal bir çözümdür. Yüksek hassasiyetli filtreleri ile etkin bir emisyon performansı sunar. Dahili ve kolayca sökülebilen atık kovaları sayesinde filtre edilen toz/partiküller tesisten zahmetsizce uzaklaştırılır. Kendi filtrelerini sürekli olarak basınçlı hava ile temizleyerek filtrelerin sürekli temiz kalmasını sağlar. Filtrelerin sürekli temizlenmesi, sistemin emiş performansını artırırken aynı zamanda da filtrasyon maliyetlerini düşürür. Ünite üzerinde standart olarak filtre kirlilik seviyesini ölçen bir sensör mevcuttur. Dahili kontrol ünitesi ile tüm çalışma senaryosunu bünyesinde barındırır. Ünite üzerinden veya uzaktan çalıştırma ve ünite durumunu izleme imkanı sunar.
signal_cellular_4_bar Teknik özellikler
Kapasite aralığı: 4000m-500003/h
Filtrasyon sınıfı: F9 / H13 / H14
Çalışma gerilimi: 220 VAC
Yıkama sistemi basıncı 4-6 Bar
Basınçlı hava tüketimi: 40-80 nl
playlist_add_check_circle Kullanım alanları
Endüstriyel tesislerde, toz toplama, talaş toplama ve duman filtrasyonu amacı ile kullanıma uygundur. Plazma, lazer, oxy kesim, taşlama, kumlama, kaynak vb. tezgahların egzozlarının filtre edilmesi için tercih edilebilir.
toys_and_games Malzeme Bileşimi
Hücre malzemesi: Fırın boyalı ST37 çelik
Filtreler: Nanoblend pliseli filtre
Yıkama sistemi: Galvanize çelik (*)
table Özellik tablosu
Model Nominal hava debisi
(m3/h)
Bağımsız filtre grubu sayısı
(Adet)
Toplam filtrasyon alanı
(m2)
Basınçlı hava tüketimi
(nl/dk)
Hava tankı hacmi
(l)
Atık haznesi hacmi
(l)
ASF.2L 3960 2 40 38 18.56 78
ASF.2LX 4950 2 50 38 18.56 78
ASF.4L 7920 2 80 80 32.99 78
ASF.4LX 9900 2 100 80 32.99 78
ASF.6L 11880 3 120 72 27.39 156
ASF.6LX 14850 3 150 72 27.39 156
ASF.8L 15840 4 160 72 36.23 156
ASF.8LX 19800 4 200 84 36.23 156
ASF.10LX 24750 5 250 78 31.29 156
ASF.12LX 29700 6 300 86 38.04 312
ASF.16L 31680 8 320 79 32.20 312
ASF.16LX 39600 8 400 79 32.20 312
ASF.20LX 49500 10 500 88 40.06 312

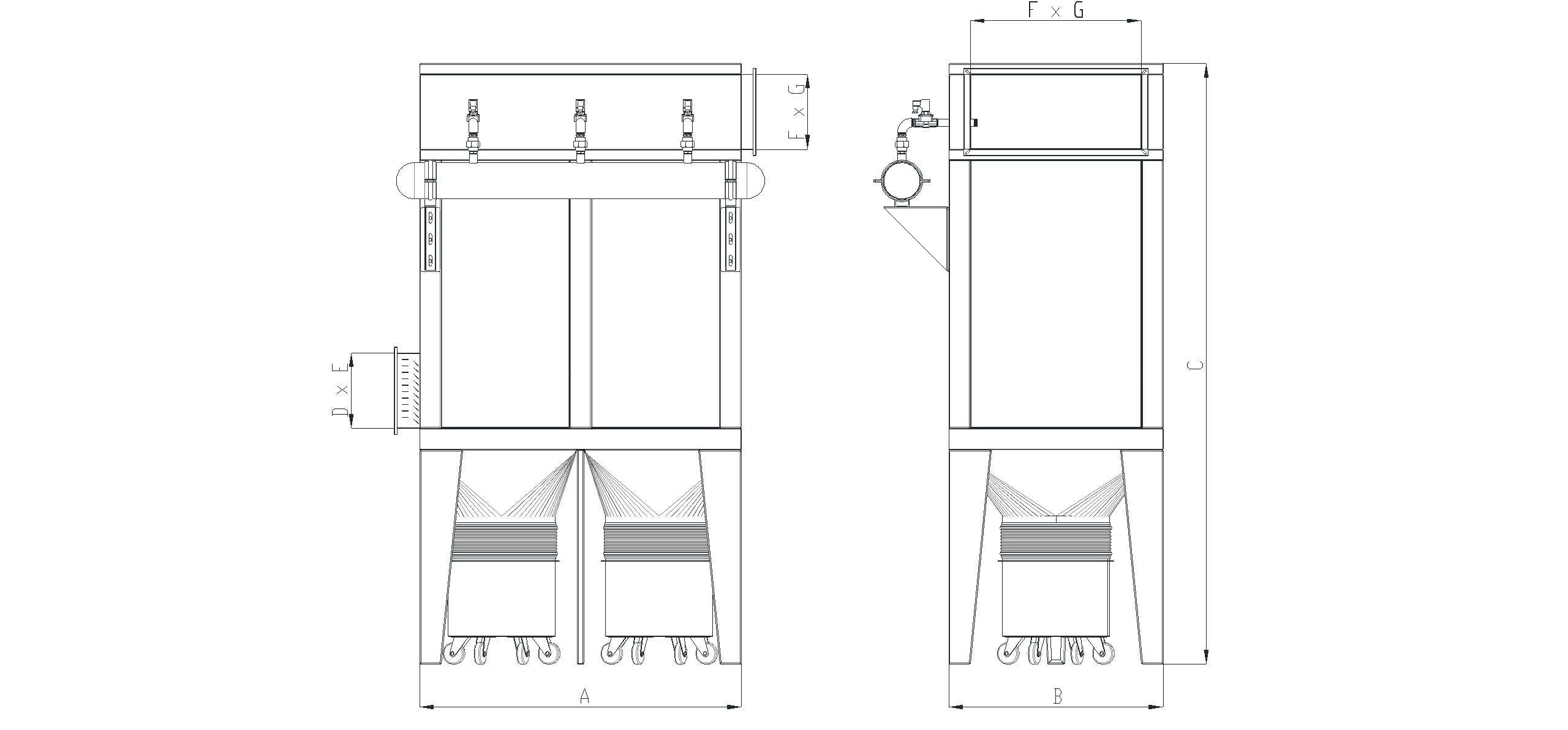

square_foot Ölçülendirme tablosu


Uzunluk
A
(mm)
Derinlik
B
(mm)
Yükseklik
C
(mm)
Kirli hava girişi
D x E
(mm x mm)
Temiz hava çıkışı
F x G
(mm x mm)
Toplam atık haznesi hacmi
(l)
Toplam kütle
(kg)
ASF.2L 1000 500 2650 300x300 400x300 78 180
ASF.2LX 1000 500 2650 300x300 400x300 78 180
ASF.4L 1000 1000 2800 800x250 900x300 78 235
ASF.4LX 1000 1000 2800 800x250 900x300 78 235
ASF.6L 1500 1000 2800 800x350 900x450 156 315
ASF.6LX 1500 1000 2800 800x350 900x450 156 315
ASF.8L 2000 1000 2800 800x450 900x600 156 390
ASF.8LX 2000 1000 2800 800x450 900x600 156 390
ASF.10LX 2500 1000 2800 800x600 900x800 156 410
ASF.12LX 1500 2000 2800 800x350 (x2) 1900x450 312 500
ASF.16L 2000 2000 2800 800x400 (x2) 1900x600 312 735
ASF.16LX 2000 2000 2800 800x450 (x2) 1900x600 312 735
ASF.20LX 2500 2000 2800 800x600 (x2)  1900x750  312 810
AHS Endüstri, paylaşılan tüm ölçü ve özelliklerde ihbar edilmeksizin değişiklik yapma hakkını saklı tutar.
